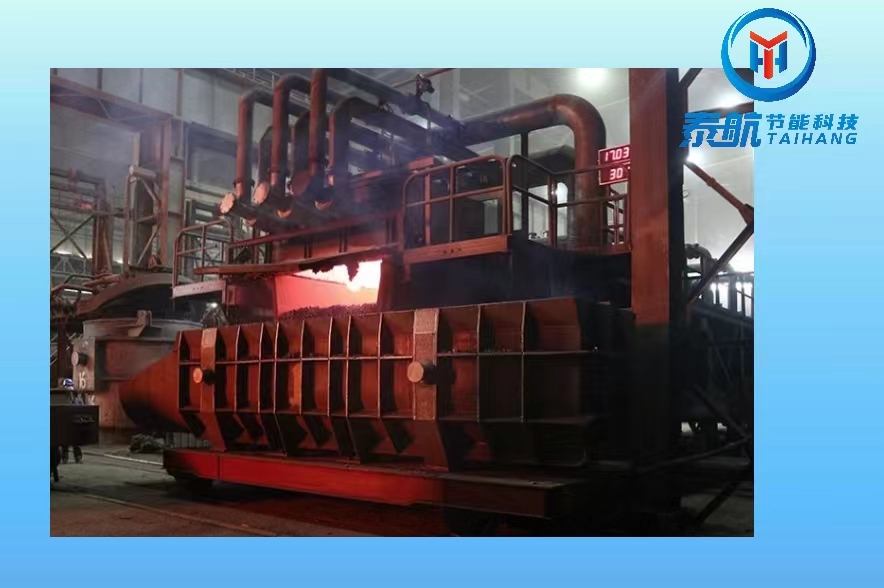

轉爐廢鋼預熱烘烤振動輸送系統

一，設備機械的工作原理主要是運動特性是水平差速運動，物料在其上面做水平往復運動。

振動輸送系統由驅動裝置、給料部分、加熱部分、支撐裝置、托架等組成。驅動裝置是振動輸送系統核心部件，振動器電機的速度由變頻器控制。激振器箱體的軸孔加工必須一次成型，保證其同軸度0.1mm;驅動裝置采用振動機械專用進口軸承，所有的軸承均帶有軸承測溫裝置并在操作臺上顯示實時溫度。齒輪箱內有齒輪潤滑油，采用齒輪泵潤滑齒輪，所有的軸承由集中潤滑系統潤滑驅動裝置內安裝有由一對反向同速轉動的高速軸、一對反向同速轉動的低速軸的四個平行軸、電磁阻尼裝置、箱體、齒輪組、潤滑系統等組成。這四個軸裝在一個共用罩內，它們之間有齒輪傳動保證同步。驅動裝置聯接板采用鉸制孔螺栓聯接，側板、底板、聯接梁間采用環槽鉚釘聯接，可以防止由廢鋼沖擊引起的變形。給料部分料槽與側板間采用高強螺栓連接，中間夾有頂板，以緩沖廢鋼沖擊,收料槽鋼板材質Q355，內壁厚度30mm。吊桿螺栓采用42CrMo材質，并進行調質處理，吊桿螺母采用防松螺母，使用壽命不小于兩年。

電磁橫向阻尼裝置可以防止尾部輸送機在振動時橫向擺動。支撐裝置由支架、

凸面墊圈、凹面墊圈、高強度雙頭螺栓等組成。支撐裝置用于懸掛尾部輸送機機體，其功能是通過凸面墊圈、凹面墊圈、高強度雙頭螺栓組成的懸掛擺動系統使輸送機作往復擺動。

加熱部分水冷料槽內壁采用耐熱不銹鋼(2520)鋼，厚度25mm，外壁采用Q355B，厚度16mm。要求鋼板焊接以后退火去應力，裝料裙邊用于電磁吊上料導向之用。裝料裙邊為鋼結構件，厚度為30mm,

二，烘烤系統組成

燃燒系統位于振動輸送系統加熱部分的上方，主要作用是對輸送機內的廢鋼進行連續烘烤，燃燒系統由保溫罩、燒嘴、燃?xì)夤苈?、助燃空氣供給系統、排煙系統、點火系統、溫度測量裝置、煤氣吹掃系統、余熱回收系統等組成燒嘴布置在保溫罩頂部，選用高效燒嘴(燃燒溫度達1200"C)頂燃式燃燒，對廢鋼進行快速預熱，將廢鋼快速烘烤至700C以上，在輸送機槽體下部設置吸風口，通過強制引風，將高溫?zé)煔鈴南虏恳?，使槽體內廢鋼上下層均勻受熱，避免出現廢鋼上層過熱而下層烤不透的情況。
