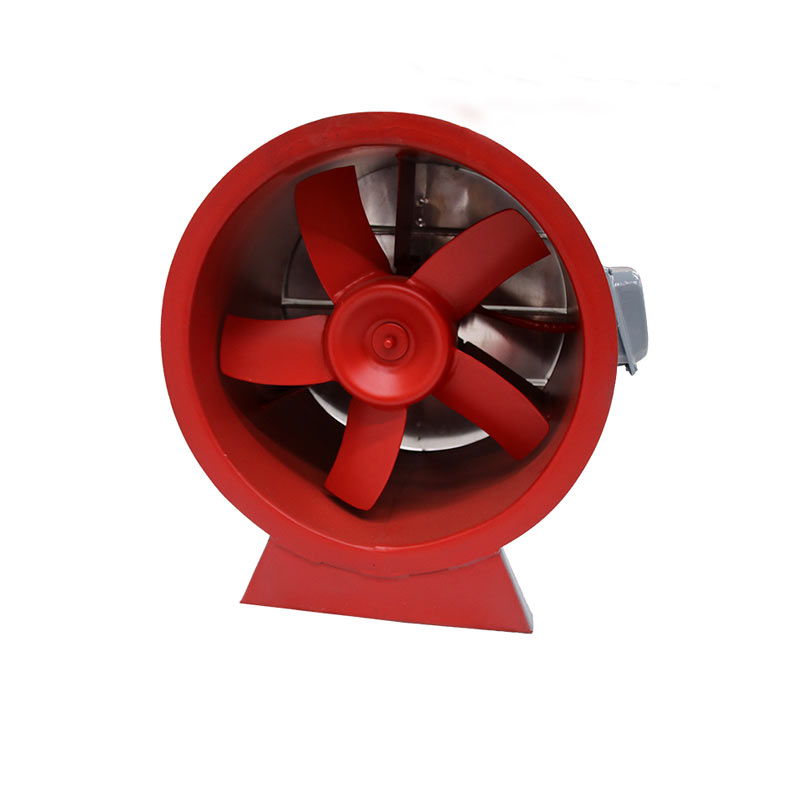

T35型軸流通風機是替代30K4型風機的新產品，T35主要是為一般工廠、倉庫、辦公室、住宅等場合的通風換氣或加強暖氣散熱之用，若將機殼去掉，也可作自由風扇，亦可在較長的排氣管道內間隔串聯安裝，以提高管道中的風壓。T35型軸流風機是在國外同類產品的基礎上，通過模型試驗研究，確定了風機葉型，采用了圓筒型輪轂結構，同時
如需了解更多詳細參數，產品型號報價，請聯系右側在線咨詢銷售客服，期待您的咨詢。 服務隨叫隨到
銷售熱線：18653432778
T35型軸流通風機是替代30K4型風機的新產品，T35主要是為一般工廠、倉庫、辦公室、住宅等場合的通風換氣或加強暖氣散熱之用，若將機殼去掉，也可作自由風扇，亦可在較長的排氣管道內間隔串聯安裝，以提高管道中的風壓。T35型軸流風機是在國外同類產品的基礎上，通過模型試驗研究，確定了風機葉型，采用了圓筒型輪轂結構，同時對電機進行了改型設計，減少了流動損失，因而使風機效率出口按圓面積提高到77%，按出口環面積計算提高到89.5% ，噪聲比A聲降低了3.6dB，又增強了葉根處的強度，避免了葉片斷裂現象。
型 式
本系列產品按葉輪直徑不同共分為13種機號，依次排列為№2.8、3.15、3.55、4、4.5、5、5.6、6.3、7.1、8、9、10、11.2等。每一種機號又可安裝成15°、20°、25°、30°、35°等5種角度。
本系列產品均采用葉輪直接裝在電動機軸上的直聯結構。在葉輪圓周速度不超過60m/s條件下配用三種轉速：2900、1450、960r/min，面對進風口方向看葉輪為逆時針轉動，進氣方向在葉輪端。
通過T35風機的氣體應無腐蝕性及顯著粉塵，其溫度不得超過40℃。風機出廠前，均經運轉試驗，確保運轉平穩。
結 構
T35風機主要由葉輪、機殼、集風器等三部分組成。
葉輪部——按選定之安裝角由尼龍材料一次模鑄成型，產品精度高、造價低、噪聲低。
機殼部——由風筒，支架組成，均采用Q235A鋼板制成，風筒為圓筒型，與葉輪之間有一定間隙。
集風器部——集風器為圓弧流線型，由旋壓機與機殼部分一次旋壓成型，可減少氣流入口的損失，由薄鋼板制成。
使用 安裝 維護
一、使用
① 采用T35型軸流通風機如需在出風口聯接管道時，必須考慮風機與管道的聯接方式，以減少通風機動壓在接管段因擴散而造成的損失。
1）當管道直徑與通風機風筒相等時，管道的擴散損失可忽略不計。
2）當FMP/F1<1.5而管道長度小于管內徑5-8倍時，可不裝擴散器。
3）當1.5≤ FMP/F1 <2.5時，管道與通風機應安裝如圖所示型式之?dāng)U散器。
4）當 FMP/F1 >2.5時，管道與通風機應安裝如圖所示型式之?dāng)U散器。F2/F1=2.5～3
②若用在較長的排氣管道內，可將風機間隔串聯安裝，如圖所示。以增高風壓，但兩臺風機不可相隔過遠。
二、安裝
①安裝前應詳細檢查通風機是否因包裝運輸損壞變形，如有損壞變形，待修理后，方可進行安裝。
②安裝時要注意檢查各連接部分有無松動，葉片與風筒間隙應均勻，不得刮碰。
③連接出風口的管道重量不應由風機的風筒承擔，安裝時應另加支撐。
④在通風機進風口端必須裝集風器，一般安裝防護網。
⑤風機底座必須與地基平面自然接合，不得敲打底座強制連接，以防底座變形，安裝時應校正機座，加墊鐵片，基本保持水平位置，然后擰緊地腳螺栓。
⑥安裝完畢后，必須先進行試驗，待運轉正常后，方可正式使用。
三、維修
①流過通風機的空氣必須清潔干燥，不得混有雜質和過多的水蒸氣。
②通風機不準吊裝，在長期閑置重新使用時必須檢查各連接部分是否牢固可靠，轉動是否靈活，并經試轉后方可正式使用。
③經常注意風機在運轉中有無異常聲音，振動是否加大，發現不正常情況時，應及時進行檢修。
